我們支持透明金屬細網膜的圖案加工。

金屬網膜加熱器

通過使用LED頭燈和尾燈代替傳統的鹵素燈，防止積雪和融雪。
采取措施防止攝像機前擋風玻璃上的霜和雪融化，以實現ADAS和自動駕駛的自動安全制動。

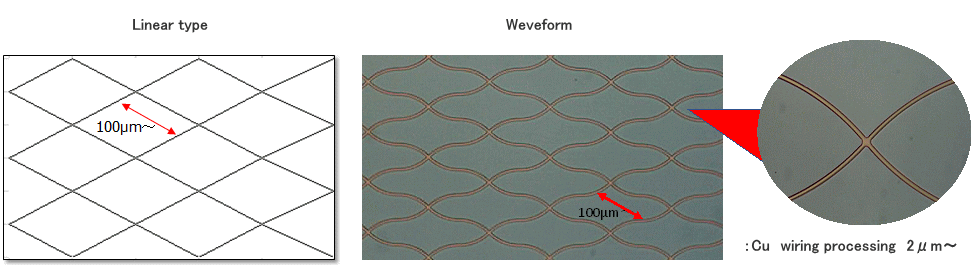

金屬網膜天線

支持5G微型基站，并支持用于建筑物和車輛的透明天線。

薄膜基材的外徑?A4（PET / PC等）... *可以考慮最大300 x 300mm（也可以使用常規玻璃基材）
2μm?Cu布線處理（請咨詢常規薄膜圖案和電鍍步驟）積聚）
* L /圖案的S依賴于基材上的膜質量，厚度，長度和形狀，抗蝕劑材料。
*請與我們聯系以協助開發用于精細金屬絲網加工的新材料。

應用實例
·因為它是絕緣的，透明的，它可以用來作為保護膜或層間用于襯底代替常規裨絕緣膜。
·由于它是光敏性的，局部圖案化是可能的。
·對于抗蝕劑為金屬網的全加成電鍍電影處理。

*處理細節取決于圖案的長度和形狀以及基板質量。
*將來，我們將挑戰3μm以下的L / S，因此請與我們聯系。

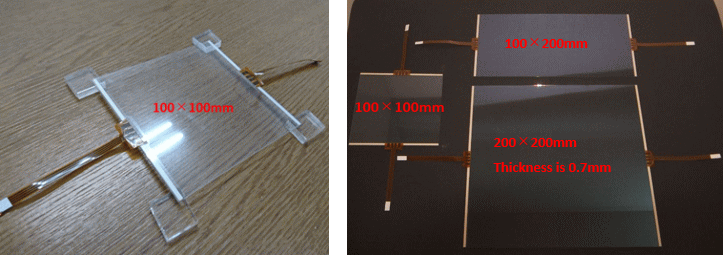

外部形狀：100 x 100 x 0.7毫米，100 x 200 x 0.7毫米，200 x 200 x 0.7毫米

電阻值約10Ω?45Ω?85Ω

端子處理Ag糊，有或沒有FPC（ACF壓接）

*價格，請與我們聯系。
*請與我們聯系以獲取可用性。
*請將該產品用于初始評估，并評估您所處環境下的長期可靠性。
*可以根據此樣本進行定制。

①處理內容

?玻璃+玻璃層壓板（可以階梯切割）。玻璃+薄膜層壓（需要規格咨詢）

②加工尺寸

? MAX可以加工最大400mm×360mm的玻璃基板。上下厚度為0.2mm?可用
G ＋ F ：（需要規格咨詢）

③加工記錄

?玻璃與玻璃之間的間隙：10?30μm（與密封材料結合）

圣柏林印刷的多層薄膜的圖案化技術有助于MEMS傳感器零件的加工

*對金屬薄膜和涂覆的絕緣膜進行圖案化可實現傳感器部件及其加熱器功能。
此外，傳感器可以作為單獨的側面小型化。

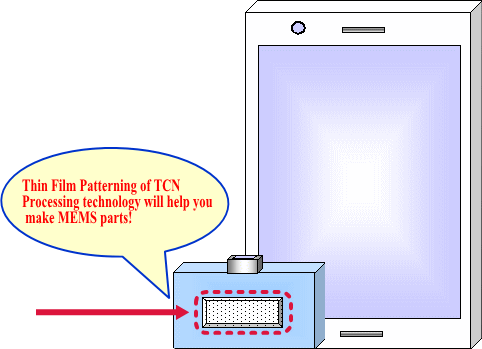

插圖是與智能手機鏈接的酒精呼吸傳感器。
*真實的事物和圖像是不同的。

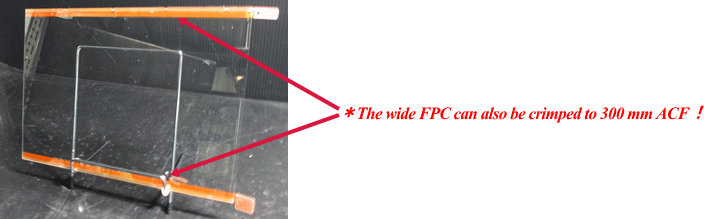

即使通過ITO圖案和輪廓處理，以及寬FPC的ACF壓接，它也有助于產品制造。

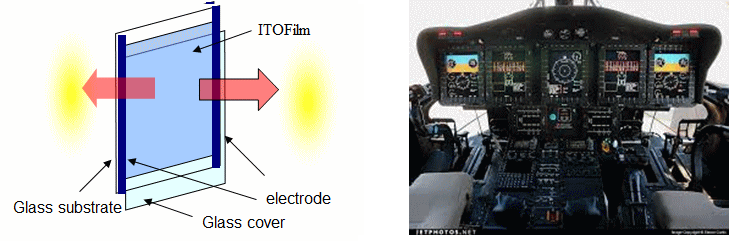

原理

當電極通電時，透明導電膜會
在玻璃中加熱而產生焦耳熱，玻璃表面會發出遠紅外線。



尺寸

面板形狀：最小10毫米x 10毫米至最大370毫米x 470毫米。晶圓形狀：最小到最大300φ

應用

?用于防止監視攝像機和需要視野的設備的結露
?微流路等觀察化學分析時要加熱，用于細胞培養實驗
?用于要求LCD功能全面的飛機和專用車輛顯示器
?防止鏡子起霧在浴室和洗手間！

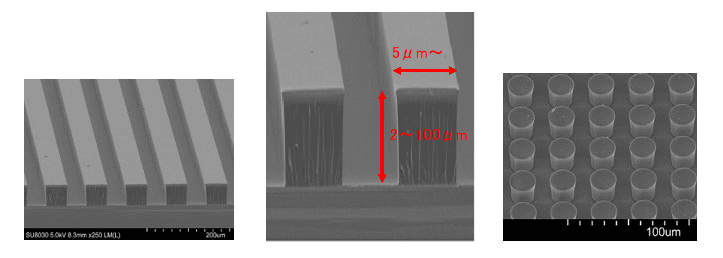

在TCN，我們提供各種抗蝕劑的定制類型的微米精度。
圖案形狀可以是直線/圓形（圓柱形），
長寬比可以是5：1（膜厚50μm或更大），（實際結果是3：1）

• 我想要一個精度為μm的矩形單位且精度很高，應該在哪里訂購？
• 哪怕是少量定制的地方在哪里？
• 我要您自定義各種高度和形狀！

應用實例

評估粘合劑，粘合劑膜，填料（在半導體PKG等內部）的跟蹤性能，
例如微型LED的
折疊器，用于太陽能電池的蓋玻片。

除了仿真之外，還可以進行接近實際機器的評估和驗證。

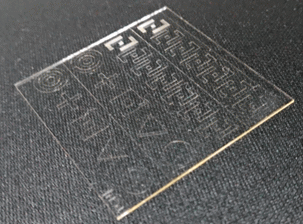

通過形成掩模，可以通過改變同一板上的L形，直線形，圓形（圓柱形）等線寬來劃分多種形狀。
寬高比可以為5：1（膜厚為50μm或更大），高度可以為2至100μ。
＊但是，同一塊板上的高度相同。
大型尺寸□50、100、200 mm時，易于使用最大300 mm的基板尺寸，并且可以切割任何尺寸。
玻璃/硅晶片等可以用作基礎材料。

與傳統的G / G相比，通過顯著降低負載，實現了輕巧的多點觸摸輸入。
通過密封兩個玻璃，可以在惡劣的環境下使用，例如在烈日下的汽車中使用。
它幾乎不受電磁波等噪聲的影響。
它具有極好的防水和防潮性能，并且不會因水滴附著而引起故障。
